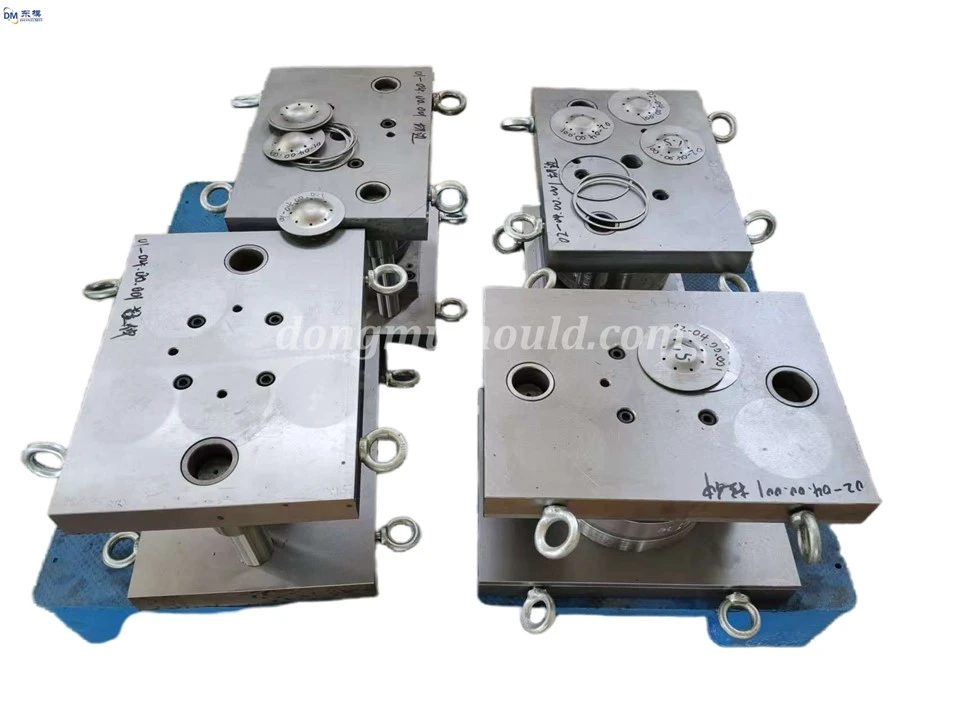

Прецизне прилагођене калупе за штанцање од лима, производи за штанцање алуминијумских плоча, производња калупа.

И. Врсте кварова у калупима за штанцање и стратегије превенције

Уобичајени типови кварова матрица за штанцање укључују хабање, пуцање од замора, пластичну деформацију и квар подмазивања. Практичне методе превенције су следеће:

- Спречавање хабања: Матрице су направљене од челика Цр12МоВ или СКД11, каљене у вакууму и криогенски третиране да би се постигла тврдоћа од ХРЦ58-62, побољшавајући отпорност на хабање. Сваких 100.000 циклуса, површина матрице се третира гасним нитрирањем или ПВД ​​премазом. Дебљина слоја за нитрирање је 0,15-0,3 мм, а дебљина превлаке је 0,005-0,01 мм, смањујући коефицијент трења и успоравајући стопу хабања.

- Спречавање пуцања од замора: Оштри углови матрице су заобљени за 0,3-0,8 мм да би се избегла концентрација напрезања. Канали за хлађење пречника 8-12 мм су дизајнирани у шупљини матрице и држачу калупа како би се обезбедило да се радна температура контролише на 50-80 степени, смањујући пуцање од топлотног замора.

- Контрола пластичне деформације: Задебљање основе калупа и ребра за ојачање побољшавају структурну крутост; оптимизујући распоред компоненти за подршку, са размаком носача контролисаним на 50-80 мм, спречава прекомерни притисак штанцања да изазове деформацију калупа и одржава флуктуације притиска штанцања унутар ±5%.

- Управљање подмазивањем: Коришћењем-специфичних мазива за штанцање, мазива на бази воде-се користе за велико-штампање, док се чврста мазива користе за ниско{4}}прецизно штанцање; Опремљен је аутоматски систем за подмазивање, који допуњава мазиво на сваких 30-50 утиснутих делова како би се обезбедило адекватно подмазивање и одложило хабање калупа.

ИИ. Практичне методе за пројектовање оптимизације структуре калупа

Оптимизација структуре калупа може побољшати перформансе, смањити трошкове производње и скратити циклусе одржавања. Специфичне практичне методе су следеће:

1. Избор материјала за калупе и процеса термичке обраде: На основу материјала обрађених делова (челик-високе чврстоће, легура алуминијума, итд.) и процеса штанцања, изаберите одговарајући челик за калупе. За калупе за слепљење користите СКД11; за формирање калупа, користите Х13. Оптимизујте параметре топлотне обраде користећи ЦАЕ симулацију. Контролишите температуру гашења на 1020-1080 степени, држите 2-3 сата и темперирајте на 200-220 степени да бисте обезбедили равнотежу тврдоће, жилавости и отпорности на хабање у области језгра калупа.

2. Анализа напона и оптимизација дизајна: Користите АНСИС и АБАКУС софтвер за анализу коначних елемената да симулирате поље напона и деформацију калупа током штанцања, идентификујући области концентрације напона. Подесите димензије структуре калупа, оптимизујте полупречник утора за 0,3-0,8 мм, рационално распоредите потпорне компоненте, смањите концентрацију напрезања, контролишете еластичну деформацију калупа унутар 0,01 мм и побољшајте укупну крутост.

3. Дизајн за хлађење и вентилацију калупа: На основу процеса штанцања (велика-штанцање, вруће штанцање), усвојен је серпентинасти или линеарни дизајн канала за хлађење, са размаком канала од 20-30 мм и растојањем од 8-15 мм од површине шупљине. Користи се расхладни медијум на бази воде са додатим наночестицама, са протоком циркулације контролисаним на 5-15Л/мин да би се побољшала ефикасност размене топлоте, избегло локализовано прегревање и обезбедила уједначена дистрибуција температуре калупа са температурном разликом мањом или једнаком ±5 степени.

4. Брза промена калупа и погодан дизајн за одржавање: Калуп усваја стандардизовани интерфејс за брзу промену калупа са тачношћу позиционирања мањом или једнаком ±0,01 мм, смањујући време промене калупа на мање од 1 сат. Дизајн структуре калупа обезбеђује довољно простора за одржавање, а кључни рањиви делови (пробијачи, водећи стубови) су причвршћени вијцима ради лакшег растављања и замене, смањујући време дневног прегледа и одржавања.
