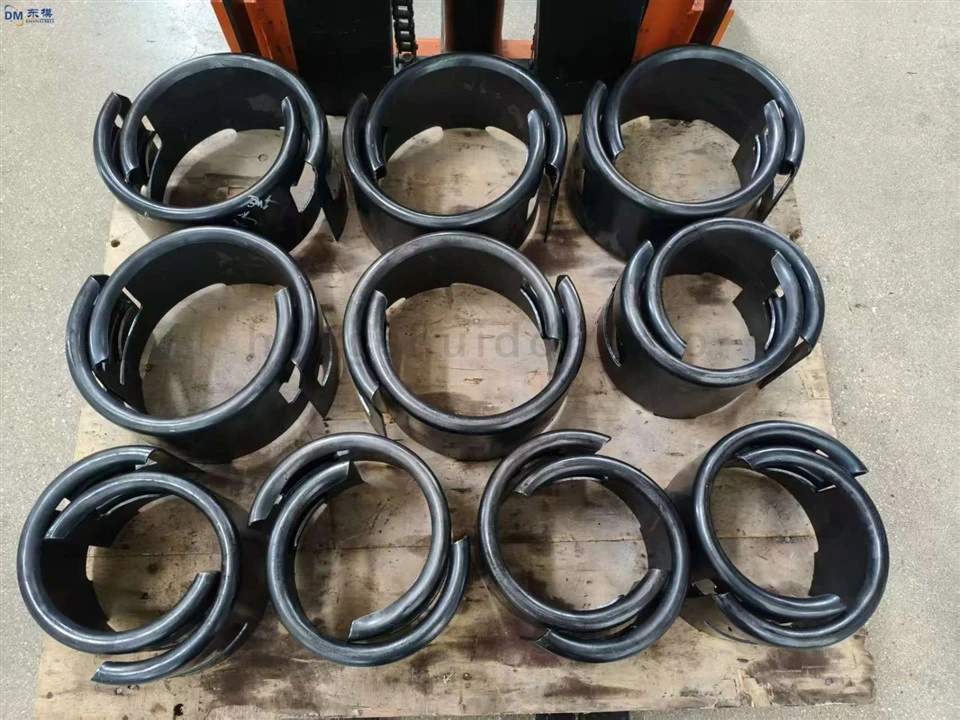

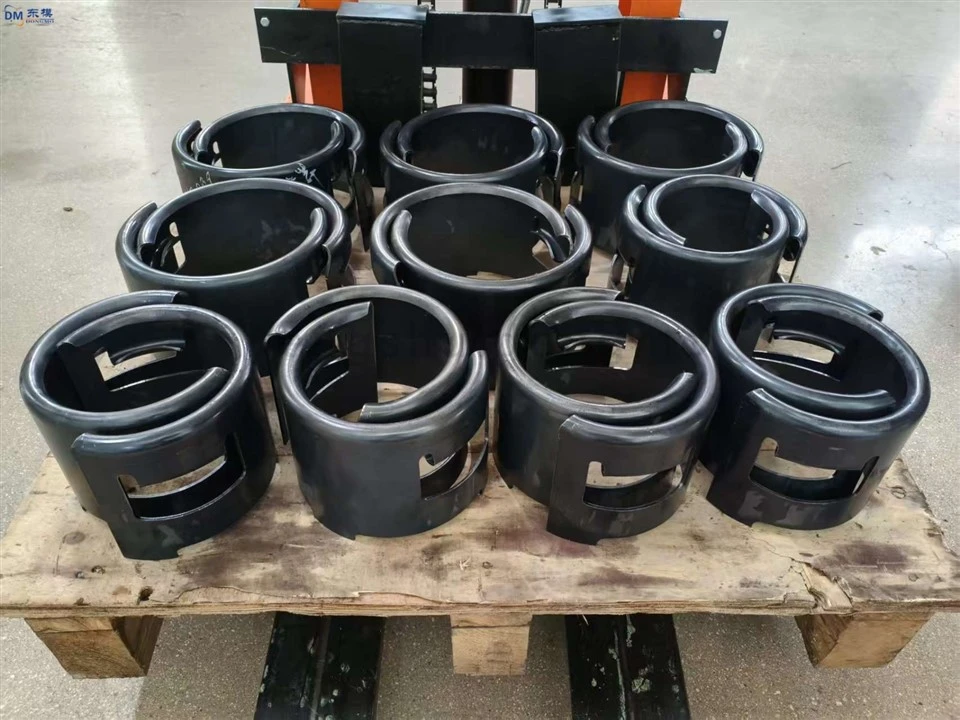

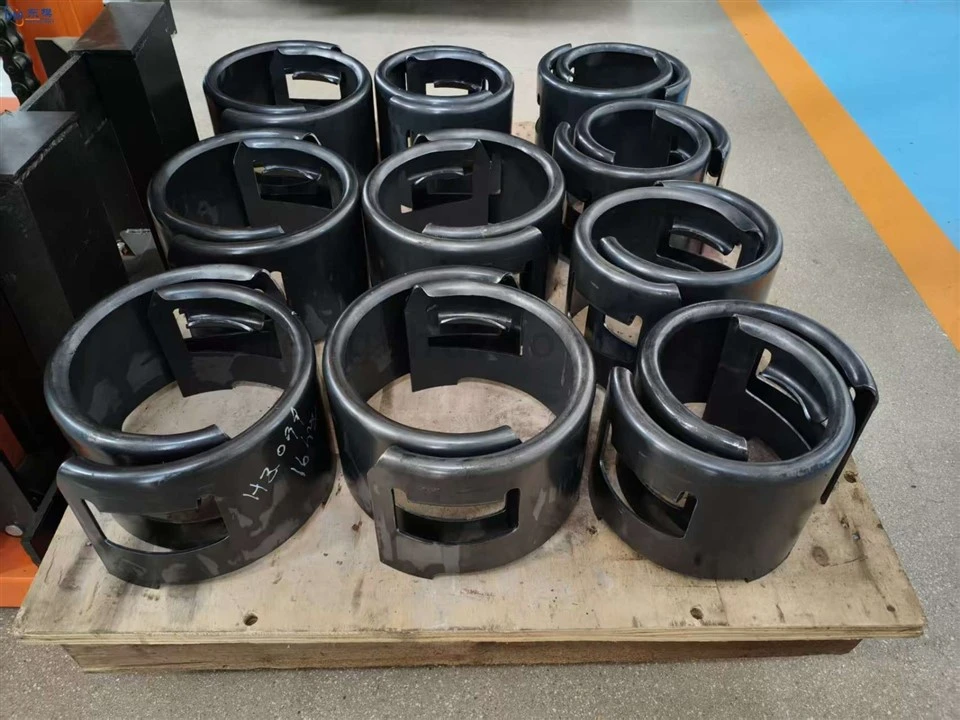

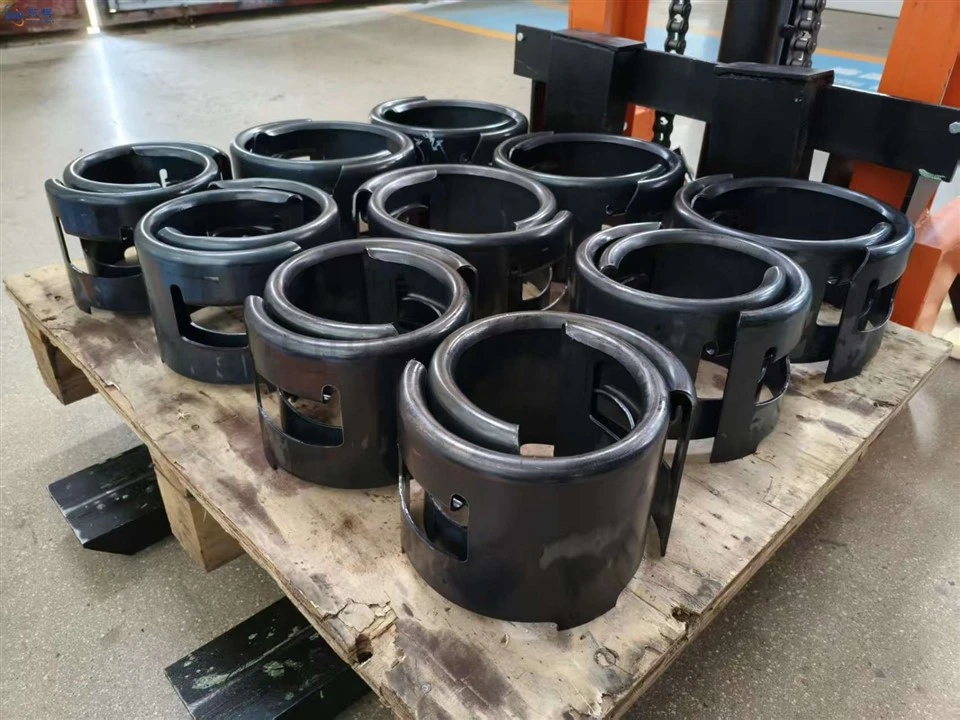

ЛПГ челични цилиндар за дубоко извлачење и дубоко штанцање; Метал Хандлес; Основни делови за штанцање

И. Координатни систем алатних машина: "Референтни координатни систем" за машинску обраду
Координатни систем алатних машина је најосновнији и најважнији координатни систем у машинској обради. Његова дефиниција стриктно следи међународне стандарде, при чему је основни принцип „померање алата у односу на стационарни радни комад“. Кроз обједињене правце координатних осе и подешавања исходишта, он пружа референтни оквир за кретање алатних машина.

Логично, координатни систем алатке за машину користи десно{0}}картезијански координатни систем. Оса З- је правац осе вретена алатне машине, са позитивним смером окренутим од радног предмета, обезбеђујући јасну и контролну релативну позицију између алата и радног предмета. Оса Кс- је окомита на осу З-, смештена је унутар равни стезања радног предмета и паралелна са радијалним смером обратка, са позитивним смером који такође прати принцип удаљавања од радног предмета. И-оса је одређена правилом-десне руке, формирајући комплетан тродимензионални-систем координата са Кс и З осама. Порекло координатног система машине алатке, такође познато као порекло алатке машине, је фиксна тачка коју је поставио произвођач алатних машина. Обично се налази на позитивним граничним позицијама сваке координатне осе алатне машине. Ово порекло служи као референца за све координате кретања машине алатке. Без обзира на то како је радни предмет стегнут, све команде покрета машине се односе на ово порекло, у основи осигуравајући конзистентност координата обраде.

У пракси машинске обраде, дефиниција координатног система машине алатке директно одређује тачност кретања машине алатке. Када оператер покрене алатну машину, она се аутоматски враћа на почетак машине алатке, завршавајући референтну калибрацију координата. Сва наредна кретања алата и помаци обратка се у суштини изводе у координатном систему машине алатке, на основу дефинисаних праваца координатне осе и почетка, вршећи прецизну контролу положаја. Ово потврђује основни положај координатног система машине алатке као референтне обраде; његова ригорозна дефиниција је предуслов за постизање високе{3}}прецизне обраде.

ИИ. Координатни систем радног комада: „Намјенски координатни систем“ прилагођен потребама обраде

Ако је координатни систем алатне машине глобална референца, онда је координатни систем радног предмета „прилагођени координатни систем“ за одређени радни предмет. Његова основна дефиниција лежи у успостављању координатног система са радним предметом као референтним, заснованим на позицији стезања радног предмета и карактеристикама обраде, чинећи упутства за обраду ближе усклађеним са стварним оперативним потребама.

Кључ за дефинисање координатног система обратка је постављање његовог почетка. Ово порекло се назива исходиште обратка или почетак програмирања и обично га одређује програмер на основу геометријских карактеристика радног предмета, методе стезања и погодности обраде. На пример, када се обрађују делови вратила, исходиште радног комада се често поставља у центар крајње стране вратила; када се обрађују делови плоча, често се поставља у угаону тачку или центар симетрије. Координатне осе координатног система радног предмета су у складу са координатним системом алатке машине, пратећи правила десног-картезијанског координатног система, али позиција нулте тачке може да се подеси према стварном радном комаду. Ова флексибилност омогућава координатном систему обратка да се прецизно прилагоди потребама обраде различитих радних комада, избегавајући муку узастопног мењања програма због различитих позиција стезања радног предмета.
